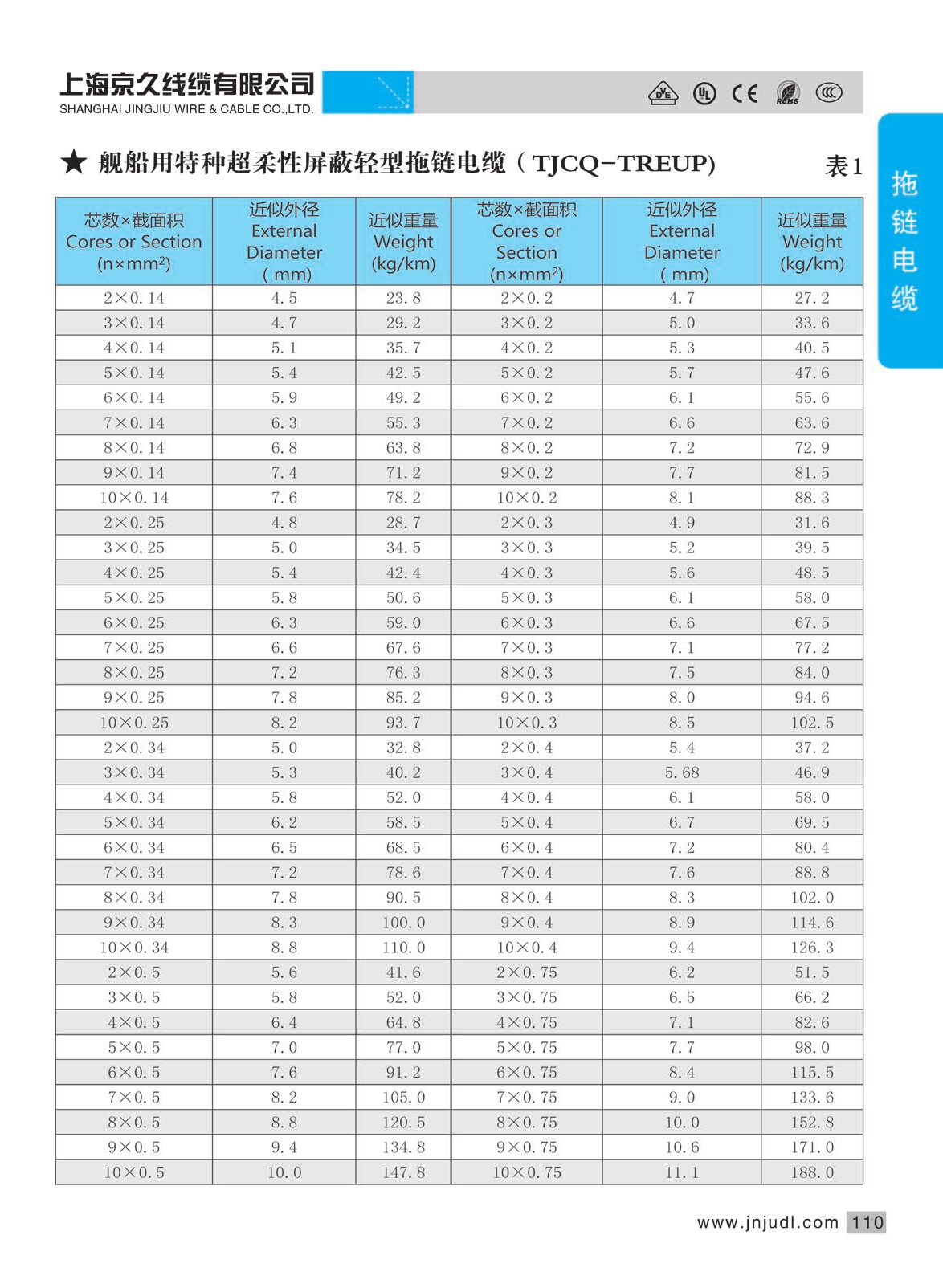

艦船用特種超柔性屏蔽輕型拖鏈電纜產品結構與規格

●產品型號：JJTJCQ-TREUP

●產品規格：（2-10）芯,（0.14-6）mm2；（2-6）芯，（8.0-25）mm2

●導    體：高抗彎強度的精細裸銅多股絞合（符合IEC60228 cl.6 VDE0295 cl.6標準）

●絕    緣：高機械性能輻照交聯EPR混合物

●線芯絞合方式：線芯數量＜12芯，芯線以短節距分層絞合在一起

                線芯數量≥12芯，芯線采用兩次復絞，特別是抗扭力結構芯線中間加加強芯

●線芯識別：截面積＜0.5mm2，芯線以顏色區分（紅、黃、綠、藍、黑、灰、白、紫、粉紅、棕、橙）等

            截面積≥0.5mm2，一根黃綠線芯，其余都為黑色帶白色數字

●屏    蔽：高抗彎強度的合金絲編織屏蔽，線覆蓋率為90%

●外 護 套：低粘性、耐油、耐輻照TPE基混合物，特別耐磨，適用于拖鏈

●護套顏色：藍色（與RAL5011相似)（其它顏色根據客戶要求）

            綠色（與RAL6005相似)

            黑色（與RAL9005相似)

艦船用特種超柔性屏蔽輕型拖鏈電纜技術特性

●額定電壓：＜0.5mm2  300/300V；  ≥0.5mm2  300/500V

●測試電壓：＜0.5mm2  1500V/5min；≥0.5mm2  2000V/5min

●使用溫度范圍：-40℃至+100℃（移動安裝）彎曲半徑為：6×D

●使用溫度范圍：-50℃至+100℃（固定敷設）彎曲半徑為：5×D

●最大速度：10米/秒；6米/秒（架空/滑行）

●最大速度：100米/秒

●短路時可達最高溫度：+250℃

●彎曲壽命：45次/分鐘，＞750萬次

●阻燃特性：符合IEC332-1 標準

●材料性能：耐寒、防水解和耐油、抗輻射、耐臭氧、耐候性、耐酸堿、高耐磨、高的機械負荷、優異耐曲撓性、抗扭曲性、強電磁抗干擾性

應用場合

●用于高負載 、完全防油、防生物油

●用于艦船或石油平臺上，抗強太陽輻射

●特別適應于水平架空和行程小于400米的長行程場合

●適用于護衛艦、驅逐艦、游輪、游艇、石油平臺、導彈發射車等耐油、耐腐蝕、耐高低溫、耐輻射、耐曲撓，惡劣環境強電磁干擾場所。
